Studer Batteriezustands-Monitor BSP 500Eine der wichtigsten Informationen für den sicheren und effizienten Betrieb einer Energieversorgungsanlage mit Batterien ist deren Ladezustand. Mit dem BSP steht für die Anwendung mit allen Xtender Geräten ein System zur Verfügung welches über eine äusserst präzise Messung und einen effizienten Algorithmus immer den genauen Ladezustand errechnet.Anzeigen, Datenlogging, grafische Ladezustands-Historie und Einstellungen erfolgen über die Fernsteuerung RCC-02/03. Verschiedene Werte des BSP können auch für die Programmierung des Xtender-Systems einbezogen werden. Es können 17 verschiedene Messwerte angezeigt werden, zum Beispiel:1. Ladezustand (SOC, %)2. Batteriespannung (V)3. Batteriestrom (A)4. Restzeit (hh:mm)5. Energiezähler (kWh)6. Batterietemperatur (°C oder °F)Die BSP sind für Batteriespannungen 12, 24 und 48 V geeignet und sind mit einem 500A Shunt für die Strommessung ausgerüstet.Lieferung mit entsprechendem Shunt 500 A, 5m Kommunikationskabel sowie 2m Batterie-Verbindungskabel.

Victron Battery Balancer - Ladungsausgleicher Der Battery Balancer (Ladungszustandsausgleicher) gleicht den Ladezustand von zwei in Serie geschalteten 12 V Batterien oder von mehreren in Serie geschalteten Batterien aus. Wenn die Ladespannung eines 24 V-Batteriesystems auf über 27 V ansteigt, schaltet sich der Battery Balancer ein und vergleicht die Spannung bei den zwei in Serie geschalteten Batterien. Der Battery Balancer entnimmt der Batterie (oder den parallel geschalteten Batterien) mit der höchsten Spannung einen Strom von bis zu 1 A. Der daraus resultierende Unterschied beim Ladestrom sorgt dann dafür, dass sich alle Batterien an denselben Ladezustand angleichen. Falls notwendig können mehrere Balancer parallel geschaltet werden. Eine 48 V Batterie-Bank kann mit drei Battery Balancers ausgeglichen werden.

Victron BMV-712 Smart Batteriemonitor Hochgenauer Batterie-Wächter mit integriertem Bluetooth. Die wesentliche Funktion eines Batterie-Wächters liegt in der Berechnung und Anzeige der verbrauchten Amperestunden und dem Ladezustand einer Batterie. Die verbrauchten Amperestunden werden durch Integration des Stromes, der in die bzw. aus der Batterie fließt, berechnet. Mit integriertem BluetoothMit seinem eingebauten Bluetooth ist das BMV Smart bereit für das Zeitalter des "Internets der Dinge" (IdD). Die meisten anderen Victron Energy Produkte verfügen ebenso über Bluetooth. Die drahtlose Kommunikation zwischen den Produkten vereinfacht so die Installation von Systemen und verbessert die Leistung. Herunterladen der Victron Bluetooth AppMit einem Smartphone oder einem anderen Bluetooth-fähigen Gerät können Sie: - die Einstellungen anpassen,- alle wichtigen Daten auf einem Bildschirm anzeigen lassen,- Verlaufsdaten anzeigen lassen- auf die neuste Software aktualisieren, wenn neue Funktionen verfügbar sind. Einfache InstallationSämtliche elektrischen Anschlüsse werden mit dem Leiterplatten-Steckverbinder am Strom-Shunt vorgenommen. Der Shunt ist mit dem Wächter über ein Standard RJ12-Telefonkabel verbunden. Im Lieferumfang enthalten: RJ 12-Kabel (10 m) und Batteriekabel mit Sicherung (2 m); Es werden keine weiteren Bauteile benötigt.Außerdem werden eine separate Frontblende für ein quadratisches oder rundes Display; ein Sicherheits-Ring für eine rückseitige Montage und Schrauben für eine frontseitige Montage mitgeliefert. Batterie-Tankuhr - Restlaufanzeiger und vieles mehrDie verbleibende Batteriekapazität hängt von den verbrauchten Amperestunden, dem Entladestrom, der Temperatur und dem Alter der Batterie ab. Es sind komplexe Softwarealgorithmen erforderlich, um all diese Variablen zu berücksichtigen. Abgesehen von den grundlegenden Anzeigeoptionen wie Spannung, Strom und verbrauchte Amperestunden zeigen die BMV-700 Serien auch den Ladezustand, die Restlaufzeit und den Stromverbrauch in Watt an. Einfache Programmierung (auch über Smartphone-App möglich)Ein Schnellinstallationsmenü und ein ausführliches Setup-Menü mit Bildlauf unterstützen den Nutzer, wenn er die verschiedenen Einstellungen vornimmt. Alternativ lässt sich auch eine schnelle und einfache Lösung nutzen: Laden Sie sich dafür die Smartphone App herunter. Merkmale:- Anzeige von Batteriespannung, Strom, Leistung, verbrauchte Amperestunden und Ladezustand- Anzeige Restlaufzeit bei aktueller Entladerate- Programmierbarer visueller und akustischer Alarm- Programmierbares Relais, um unwesentliche Lasten abzuschalten oder bei Bedarf einen Generator einzuschalten- ein 500 Ampere Schnellanschluss-Shunt und ein Anschluss-Set sind im Lieferumfang enthalten- Shunt-Kapazität bis zu 10.000 Ampere auswählbar- VE.Direct Kommunikationsanschluss- Speichert eine große Bandbreite an Verlaufsdaten, anhand derer Nutzungsmuster und Batteriezustand bewertet werden können- Breiter Eingangsspannungsbereich: 6,5 – 70 V- Hohe Strommessauflösung:10 mA (0,01 A)- Zusätzlicher Eingang zum Messen von Spannung (einer zweiten Batterie), Temperatur oder Mittelpunktspannung sowie zugehörige Alarm- und Relais-Einstellungen.- Geringer Stromverbrauch: < 1mA bei ausgeschalteter Display-Hintergrundbeleuchtung

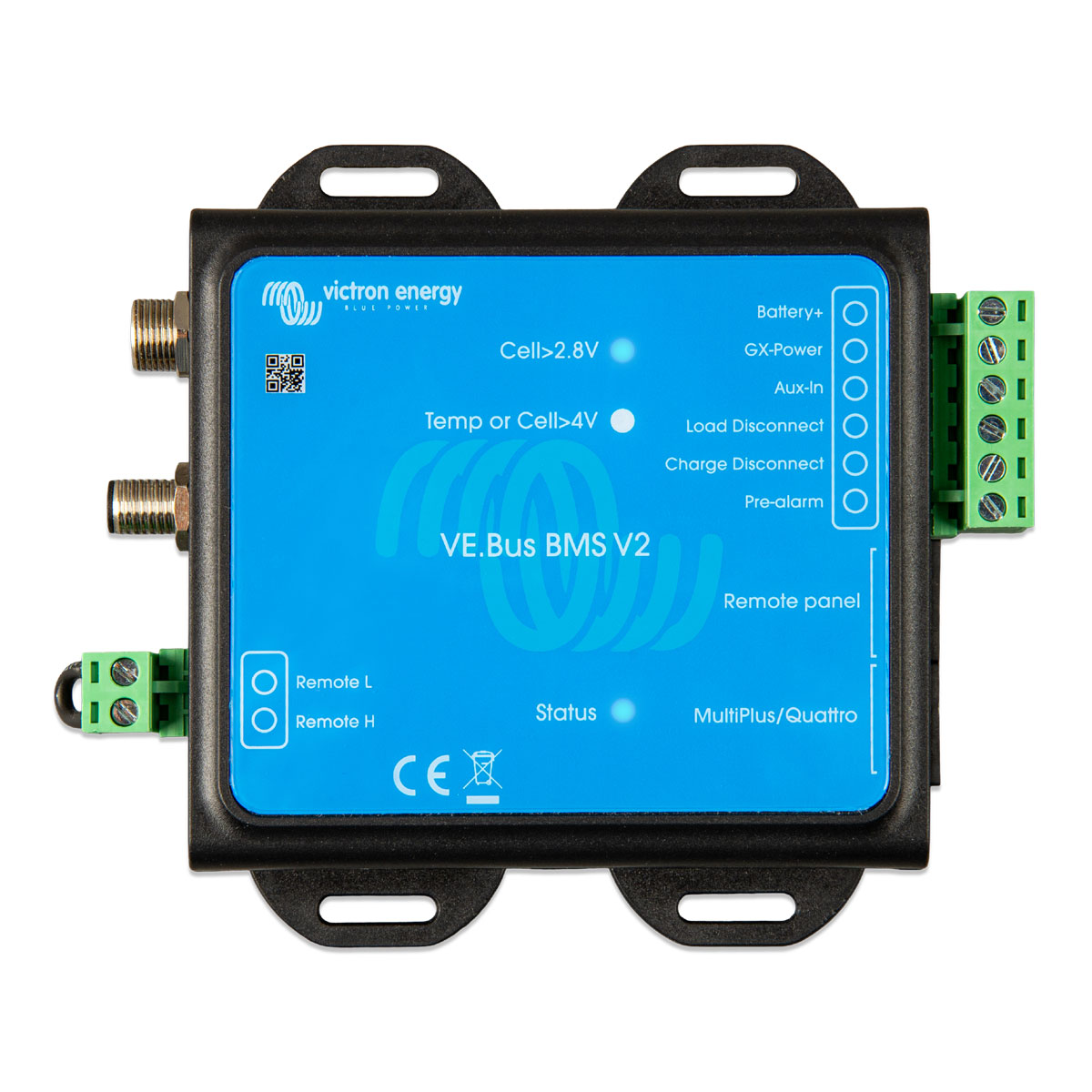

Victron VE.Bus BMS V2 VE.Bus BMS V2 ist das Batteriemanagementsystem (BMS) des Hersteller Victron, die für den Anschluss und den Schutz einer oder mehrerer Lithium Battery Smart-Batterien mit 12,8 V & 25,6 V (LiFePO4 oder LFP) in Systemen mit Wechselrichtern oder Wechselrichter/Ladegeräten von Victron mit VE.Bus-Kommunikation entwickelt wurden. Es überwacht und schützt die Batterien vor Über- und Unterspannung jeder einzelnen Zelle und auch vor Über- und Untertemperaturen. Bei dieser Version handelt es sich um die Version V2, die vor allem für Systeme mit MultiPlus Wechslerichter und separatem GX-Steuerungsgerät konzipiert wurde. Für Systeme mit Victron LiFePO4 Akku und Wechselrichter aber ohne GX Steuermodul empfehlen wir hingegen das VE.Bus BMS V1. Für reine DC-Systeme mit Victron LiFePO4 Akku empfehlen wir das Victron miniBMS. Je nach Status der Batterie(n), wird das BMS: Ein Voralarmsignal erzeugen, um vor einer drohenden Unterspannung der Zelle zu warnen. Die Umkehrung in VE.Bus Wechselrichtern oder Wechselrichter/Ladegeräten über VE.Bus deaktivieren und andere Lasten über die Klemme „Last trennen“ im Falle einer Unterspannung der Zelle abschalten. Das Laden in VE.Bus-Wechselrichtern oder Wechselrichtern/Ladegeräten über VE.Bus deaktivieren und andere Ladegeräte über die Klemme „Laden trennen“ im Falle einer Zellenüberspannung, Untertemperatur oder Übertemperatur deaktivieren. Das VE.Bus BMS V2 verfügt über folgende zusätzliche Funktionen: Klemmen zum ferngesteuerten Ein- und Ausschalten externer Geräte. Möglichkeit, VE.Direct und VE.Can Solarladegeräte über ein GX-Gerät zu deaktivieren. Möglichkeit der Steuerung des VE.Bus Wechselrichters/Ladegeräts von mehreren Geräten aus, wie dem Digital Multi Control, dem VE.Bus Smart Dongle und/oder einem GX-Gerät. Klemmen für Zusatzeingänge und -ausgänge, die es ermöglichen, dass ein GX-Gerät im Falle einer Systemabschaltung mit Strom versorgt bleibt.

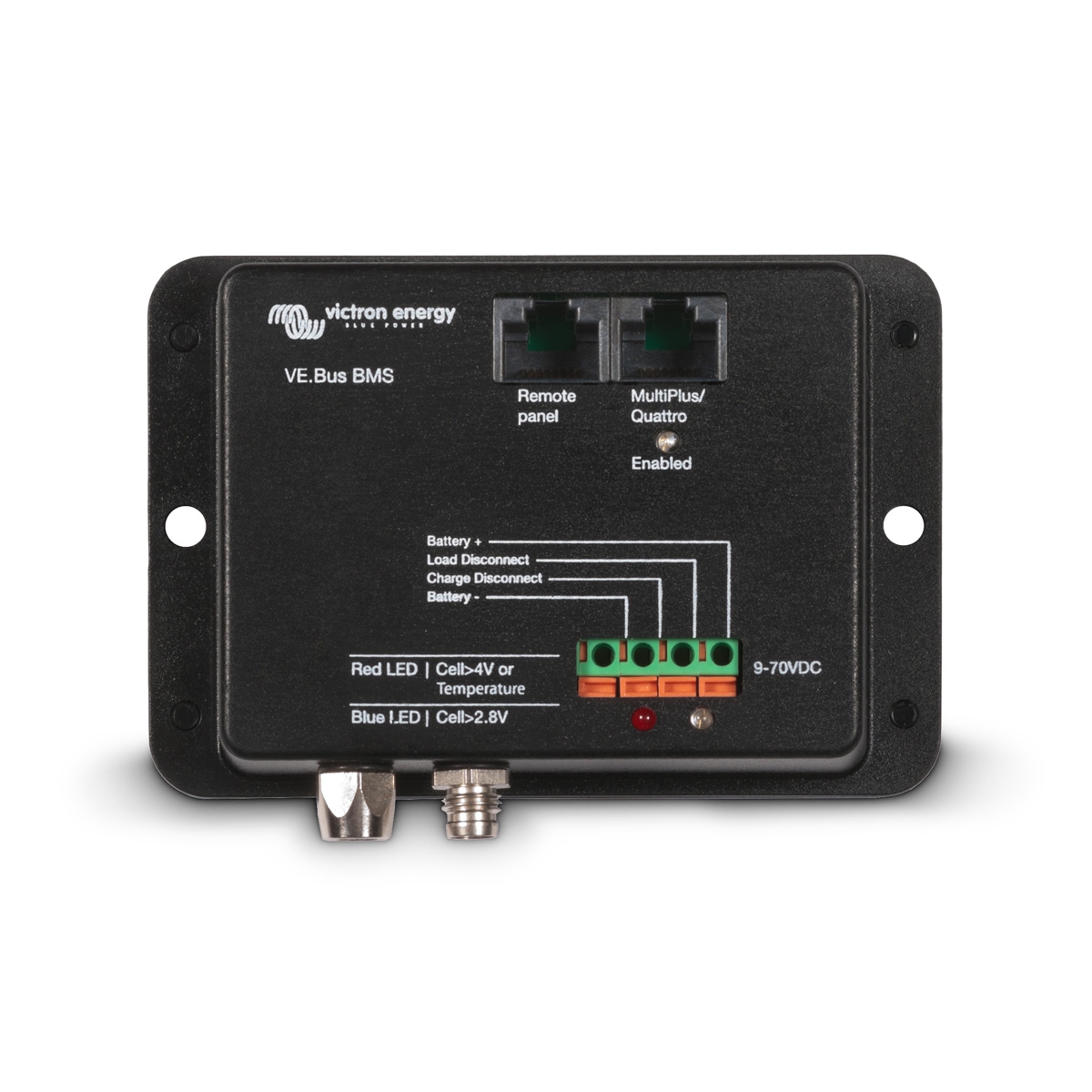

Victron VE.Bus BMS Das VE.Bus BMS schützt jede einzelne Zelle einer Lithium-Eisen-Phosphat (LiFePO4 oder LFP) -Batterie. Das VE.Bus BMS muss in jeder Installation mit einer Victron LiFePO4 Batterie verwendet werden. Jede einzelne Zelle einer LiFePO4-Batterie muss gegen Überspannung, Unterspannung und Übertemperatur geschützt werden. Victron LiFePO₄-Batterien verfügen über eine eingebaute Zellausgleichs-, Temperatur- und Spannungssteuerung (auf Englisch: Balancing, Temperature and Voltage control daher das Akronym: BTV). Sie werden mit dem VE.Bus BMS über zwei M8 Rundstecker-Kabelsets verbunden. Die BTVs mehrerer Batterien lassen sich miteinander verketten. Weitere Einzelheiten hierzu entnehmen Sie bitte den technischen Unterlagen zu den Victron LiFePO4 Batterien. Aufgaben des BMS: - Abschalten bzw. Trennen von Lasten im Falle einer unmittelbar bevorstehenden Zell-Unterspannung - Reduzierung des Ladestroms im Falle einer bevorstehenden Zell-Unterspannung oder Übertemperatur (nur für VE.Bus-Produkte) - Abschalten bzw. Trennen der Batterie-Ladegeräte im Falle einer unmittelbar bevorstehenden Zell-Überspannung bzw. Übertemperatur

Gehäuse zur Wandmontage für BMV oder MPPT Control Das Gehäuse dient zur Aufputz-Wandmontage des BMV Batteriemonitors oder des MPPT Control von Victron.

Smart Battery Sense 10M Der Smart Battery Sense ist ein drahtloser Batteriespannungs- und Temperatursensor für Victron MPPT Solar-Ladegeräte. Mit einem Spannungs- und Temperatursensor werden die Batterien besser geladen, der Ladewirkungsgrad verbessert und die Lebensdauer der Batterie verlängert. Diese Ausführung hat eine höhere Reichweite von ca. 10m.Reichweite: 10m

SmartShunt 500A/50mV Der SmartShunt ist ein Alles-in-einem-Batteriewächter, nur ohne Display - Ihr Smartphone dient hier als Anzeige. Der SmartShunt verbindet sich über Bluetooth mit der VictronConnect App auf Ihrem Smartphone (oder Tablet) und Sie können alle überwachten Batterieparameter, wie Ladezustand, Restlaufzeit, Verlaufsinformationen und vieles mehr bequem auslesen. Alternativ kann der SmartShunt über eine Kabelverbindung angeschlossen und von einem GX-Gerät gelesen werden. Der Anschluss an den SmartShunt erfolgt dann über ein VE.Direct-Kabel (nicht im Lieferumfang enthalten). Der SmartShunt ist eine gute Alternative für eine BMV-Batterieüberwachung, insbesondere für Systeme, bei denen eine Batterieüberwachung erforderlich ist, aber weniger Verkabelung gewünscht wird. Der SmartShunt ist mit Bluetooth, einem VE.Direct-Port und einem zusätzlichen Steueranschluss ausgestattet, der für Folgendes verwendet werden kann: Überwachung einer zweiten Batterie, Mittelpunktsüberwachung oder Anschluss eines Temperatursensors.

Victron smallBMS Das smallBMS kann das VE.Bus BMS in mehreren Anwendungen ersetzen. Es ist jedoch nicht für die Nutzung mit VE.Bus MultiPlus und Quattro Wechselrichter/Ladegeräten geeignet: Es ist nämlich keine VE.Bus Schnittstelle vorhanden. Das smallBMS ist für die Nutzung mit Victron Smart LiFePO4 Batterien mit M8 Rundsteckverbinder ausgelegt. Jede einzelne Zelle einer LiFePO4-Batterie muss gegen Überspannung, Unterspannung und Übertemperatur geschützt werden. Victron LiFePO₄-Batterien verfügen über eine eingebaute Zellausgleichs-, Temperatur- und Spannungssteuerung (auf Englisch: Balancing, Temperature and Voltage control daher das Akronym: BTV). Sie werden mit dem smallBMS über zwei M8 Rundstecker-Kabelsets verbunden. Die BTVs mehrerer Batterien lassen sich miteinander verketten. Weitere Einzelheiten hierzu entnehmen Sie bitte den technischen Unterlagen zu den Victron LiFePO4 Batterien. Aufgaben des smallBMS: - Abschalten bzw. Trennen von Lasten im Falle einer unmittelbar bevorstehenden Zell-Unterspannung - Abschalten bzw. Trennen der Batterie-Ladegeräte im Falle einer unmittelbar bevorstehenden Zell-Überspannung bzw. Übertemperatur

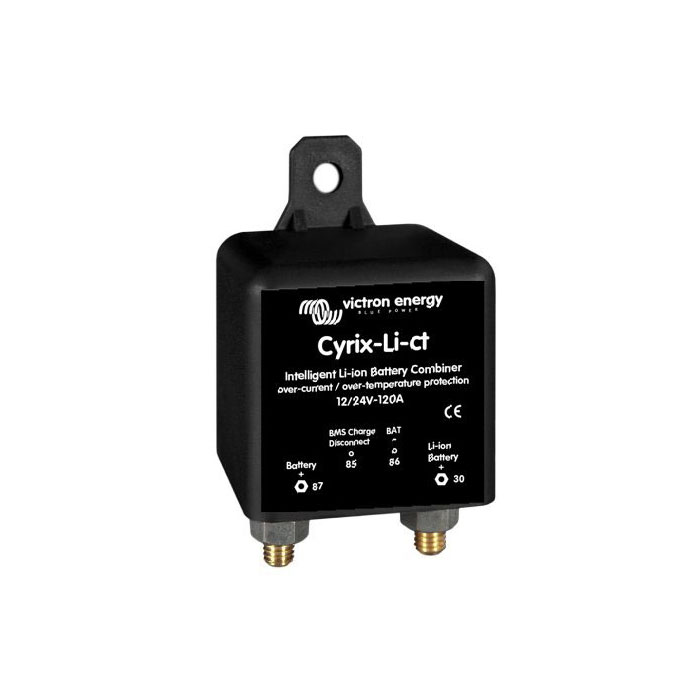

Cyrix-Li-ct 12/24V-120A Combiner Die Funktionsweise des Cyrix-Li-ct entspricht der des Cyrix-ct. Jedoch kann mit diesem Gerät eine LiFePO4-Batterie mit einer Blei-Säure-Starterbatterie kombiniert werden. Der Cyrix-Li-ct kombiniert eine Blei-Säure-Starter-Batterie mit einer LiFePO4-Batterie: - wenn der Ausgang "Charge Disconnect" des VE. Bus BMS hoch ist und - wenn er 13,4 V (bzw. 26,8 V) oder mehr an seinem Stromanschlüssen misst. Der Cyrix schaltet sofort ab: - wenn sein Steuerungsausgang den Zustand "free floating" (offener Stromkreis) erreicht, eine Zellüberspannung oder eine Zellübertemperatur anzeigt und/oder - wenn die Batteriespannung auf unter 13,2 V abfällt. Start Assist Funktion: ein kurzer negativer Impuls schließt das Relais 30 Sekunden lang. Eine eingebaute TVS-Diode begrenzt die Spannungsspitze, die auftreten kann, wenn der Cyrix plötzlich aufgrund einer Zellüberspannung oder Übertemperatur abschaltet.

Cyrix-ct 12/24V-120A Combiner Der Cyrix-ct kombiniert eine Blei-Säure-Starter-Batterie mit einer Blei-Säure-Verbracuher-Batterie: Der Cyrix Batteriekoppler ist ein hochleistungsfähiges mikroprozessorgesteuertes Relais, das Batterien automatisch parallel schaltet, wenn eine von ihnen einen vorgegebene Spannungswert erreicht hat (wodurch angezeigt wird, dass die Batterie geladen wird) und, das die Batterien wieder voneinander trennt, wenn die Spannung unter den Erhaltungsspannungswert abfällt (wodurch angezeigt wird, dass eine oder beide Batterien gerade entladen werden). Cyrix Batteriekoppler sind hervorragend geeignet, um Trenndioden zu ersetzen. Ihr Hauptmerkmal besteht darin, dass es praktisch zu keinerlei Spannungsverlust kommt, so dass die Ausgangsspannung der Wechselstromgeneratoren bzw. der Batterieladegeräte nicht erhöht werden muss.

Smart BatteryProtect 12/24V 65A Der Smart BatteryProtect trennt die Batterie von den weniger wichtigen Verbrauchern, bevor sie vollständig entladen ist (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zum Starten des Motors verfügt. In dieser Version werden Lade- bzw. Entladeströme von max. 65A in einem 12/24V System unterstützt. Durch die Verwendung von Bluetooth zur Programmierung des Smart BatteryProtect lassen sich sämtliche erforderlichen Ein-/Abschalt-Schwellwerte einstellen. Alternativ lässt sich einer von neun voreingestellten Ein-/Abschalt-Schwellwerten mithilfe des Programmierungs-Pins einstellen (siehe Handbuch). Sofern notwendig lässt sich die Bluetooth-Funktion abstellen. Der Smart BatteryProtect ist ein unidirektionales Gerät. Es erlaubt nur Strom in einer Richtung, also entweder Strom zu einem Verbraucher oder mit Strom von einem Ladegerät, aber nicht beide Ströme gleichzeitig. Außerdem kann der Strom nur vom EIN-Anschluss zum AUS-Anschluss fließen. Bei Verwendung mit einem Verbraucher ist die Batterie an den EIN-Anschluss anzuschließen, bei Verwendung mit einem Ladegerät ist das Ladegerät an den EIN-Anschluss anzuschließen.
