Solar Inselanlage AC 3kVA / 2.000Wp / 200Ah LiFePO4

Produktinformationen "Solar Inselanlage AC 3kVA / 2.000Wp / 200Ah LiFePO4"

Solar Inselanlage AC 3kVA / 2.000Wp / 200Ah LiFePO4

Wer eine mittlere autarke Stromversorgung für sein Ferienhaus, ein Tiny-House oder ein Gartenhaus mit etwas mehr Speicherkapazität benötigt oder nach einem zuverlässigem USV-System mit PV-Unterstützung für den Heizugskeller sucht, dem empfehlen wir unsere Solar Inselanlage 3kVA (48V Systemspannung).

Das System wurde von uns so zusammengestellt, dass für die Installation nur ein Minimum an Installationsaufwand besteht. Sämtliche Elektronik-Komponenten sind bereits vorverkabelt und in einem kompakten Gehäuse zur Wandmontage untergebracht. Wir konfigurieren die Elektronikbauteile vor dem Versand passend zum mitgelieferten LiFePO4-Batterieblock 48V. Auch die aktuellsten Firmware-Updates werden von uns vorgenommen. Am Aufstellort muss von einer Elektro-Fachkraft noch eine AC-Unterverteilung (nicht im Lieferumfang enthalten) installiert werden und auch eine Erdung (Potentialausgleich) muss vorgesehen werden. Die Solarmodule werden abschließend mittels praktischer MC4 Steckverbinder mit der Steuereinheit verbunden und Ihre Solaranlage ist danach einsatzbereit. Ebenso im Lieferumfang enthalten ist ein Generatoranschlusskasten (GAK), der die Anlage PV-seitig vor Überspannung schützt (Blitzschutz).

Die Anlage eignet sich zum Beispiel für den Betrieb eines Heizungssystems im Einfamilienhaus (Pumpen und Steuerung) sowie für Kühlaggregate. Neben der Solarstrom-Produktion kann dieses System auch die Funktion einer Unterbrechungsfreien Stromversorgung (USV) übernehmen. Bei Ausfall des öffentlichen Netzes, schaltet die Anlage dann unterbrechungsfrei auf die Stromerzeugung über die Batterie um. Als reine Solar-Inselanlage ohne Verbindung zum öffentlichen Netz ist das System geeignet für Beleuchtung - am besten mit energiesparenden LED Lampen - sowie für eine einfache Ferienhaus-Ausstattung mit Kühlschrank, Radio und Fernseher. Auch Elektrowerkzeuge mit einer Leistungsaufnehme von bis zu 2.300W können angeschlossen werden. Bei sämtlichen Verbrauchern sollte man dabei immer auf die jeweilige Energieeffizienzklasse des Gerätes achten - es empfiehlt sich, Geräte mit einer möglichst hohen Energieeffizienzklasse einzusetzen. Das garantiert die best möglich Performance und zuverlässige Solarstromversorgung Ihrer Ferienhaus-Ausstattung. Durch die 48V Systemspannung ist die Gesamteffizienz dieser Anlage noch etwas größer als bei unserem 3kVA-System mit 24V Systemspannung. Falls auch größere Verbraucher wie eine Waschmaschine versorgt werden sollen, dann benötigen Sie jedoch ein größer dimensioniertes System (ab 5 kVA). Wir helfen Ihnen dann gerne bei der Auslegung einer passenden Anlage - fragen Sie uns.

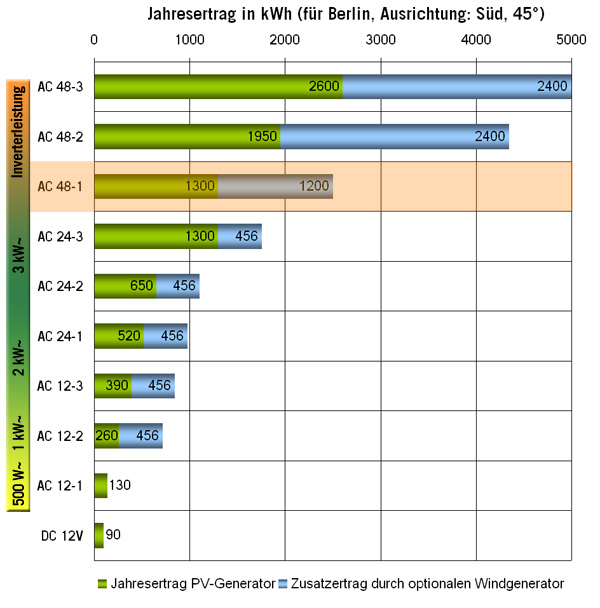

Das System generiert einen Jahresertrag von ca. 1.400 kWh (Lage: Berlin, Ausrichtung Süd, 45°) und hält 10 kWh Reservekapazität im Batteriespeicher bereit.

Ist vor Ort eine gute Windlage vorhanden und Sie möchten neben Solar auch Windkraft zur Stromerzeugung nutzen, so empfehlen wir den zusätzlichen Anschluß eines Windgenerators wie z. B. des SilentWind Pro 48V.

Diese Inselanlage basiert auf Markenkomponenten von Victron und Phaesun. Alle zur Installation der Anlage notwendigen Komponenten werden mitgeliefert. Detaillierte Informationen zu den einzelnen Komponenten finden Sie auf den jeweiligen Produktseiten.

Lieferumfang

Wechselrichter und Laderegler:

1 x Victron EasySolar II 48/3000/35-32 MPPT 250/70 GX - Der EasySolar II GX vereint einen MPPT Solar-Laderegler (max. 250V, 70A), einen 3 kVA Wechselrichter und einen 35A Batterielader sowie ein GX-Modul mit Anzeige, Bluetooth und WLAN in einem einzigen Gerät. Die Installation des EasySolar II ist einfach und es ist nur wenig Verkabelung nötig. 48V Systemspannung. 3 kVA AC-Dauerleistung. Bei Bedarf kann der Wechselrichter zusätzliche Energie aus dem öffentlichen Stromnetz beziehen und als USV eingesetzt werden (integrierter Transferschalter: max. 32A).
2 x Batterie-Anschlusskabel zum Wechselrichter (2m, 35 mm2)

PV-Generator:

10 x Sun Plus 200J - Dieses Solarmodul besteht aus monokristallinen Silizium-Solarzellen unter gehärtetem Solarglas und stellt 200Wp Nennleistung bereit. Bei diesem System werden jewiels 5 Module in Reihe verschaltet und die entstehenden beiden PV-Strings werden über einen Generator-Anschlusskasten mit Überspannungsschutz (GAK) zum EasySolar geführt. Das PV-Feld liefert somit eine PV-Gesamtleistung von 2.000Wp.
10 x SMS2 Befestigungs-Set für Solarmodule - Einzel-Modulständer für 10 Solarmodule mit variabel einstellbarem Neigungswinkel zur Montage auf dem Flachdach, an der Fassade oder freistehend am Boden.
2 x PV-Anschlusskabel zum GAK mit MC4 Verbindern (5m, 2x6mm2)
1 x GAK - Generatoranschlusskasten mit Abschaltvorrichtung und Überspannungsschutz
2 x PV-Verbinderkabel vom GAK zum EasySolar, Länge: 5m

Batterie:

2 x Victron LiFePo4 Akku 25,6V / 200Ah - Smart v2 - Die neue Version des 25,6 V LiFePO4 Akkus (Lithium-Eisen-Phosphat) wiegt nun mit 39 kg nochmals deutlich weniger als das Vorgängermodell. Durch die serielle Verschaltung von zwei dieser Akkus entsteht ein 48V LiFePO4-Akkublock mit 10 kWh Akkukapazität und extrem hoher Zyklenfestigkeit.
1 x Batterie-Verbinderkabel
1 x Victron VE.Bus BMS v2 - Batterie-Management-System für die Victron LiFePO4 Akkus
1 x Batterie-Hauptschalter

AC-Nennleistung: 2300 W
Anzahl MPP-Tracker: 1 x MPPT
Anzahl PV-Strings: 2
Batterie-Kapazität (Ah): 200 Ah
Batterie-Kapazität (Wh): 10080 Wh
Batterie- Systemspannung: 48 V
Batterie-Terminal: M8
Batterietyp: LiFePO4
Farbe Solarmodul: silber
Funktionsumfang: Absicherung pro String, Batterie-Lader, Bluetooth, MPPT, PV-Laderegler, SOC-Anzeige, Sinus-Wechselrichter, Transfer-Schalter, mit PV-Hauptschalter, mit Überspannungsschutz (SPD)
PV-Leistung: 2000 Wp
PV-Spannung (max.): 250 V
passend für: 48 V DC, 230 V~ AC, Akku-Elektrowerkzeuge, Allgemein, Kühlbox
