Lynx Distributor (M8)

Lynx Distributor (M8)

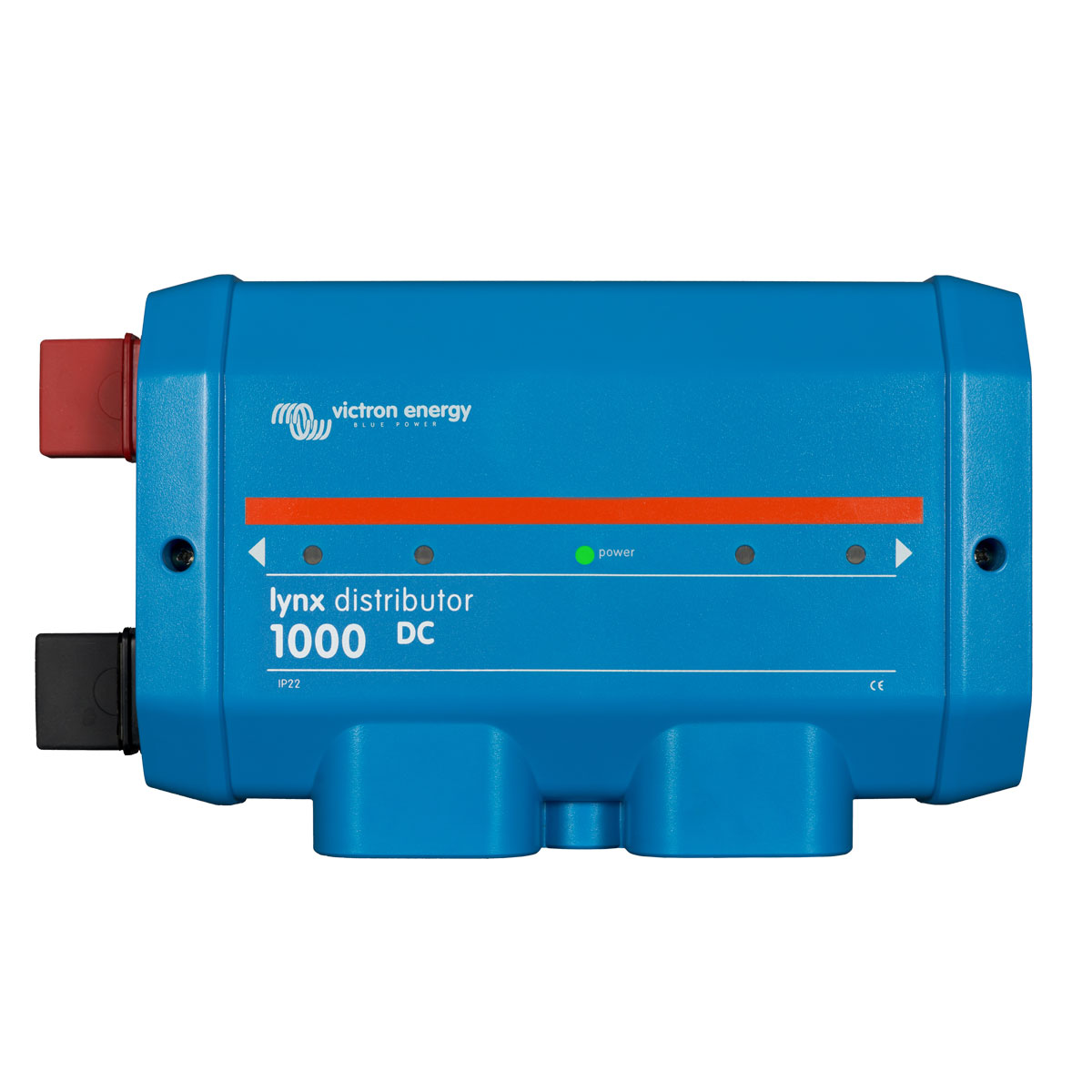

Eine modulare DC-Sammelschiene mit Anschlussbolzen (M8) für vier DC-Sicherungen. Der Lynx Distributor überwacht dabei den Status jeder einzelnen Sicherung und zeigt den jeweiligen Zustand über LEDs an der Vorderseite an. Der Lynx Distributor ist Teil des modularen Lynx DC Verteilersystems.

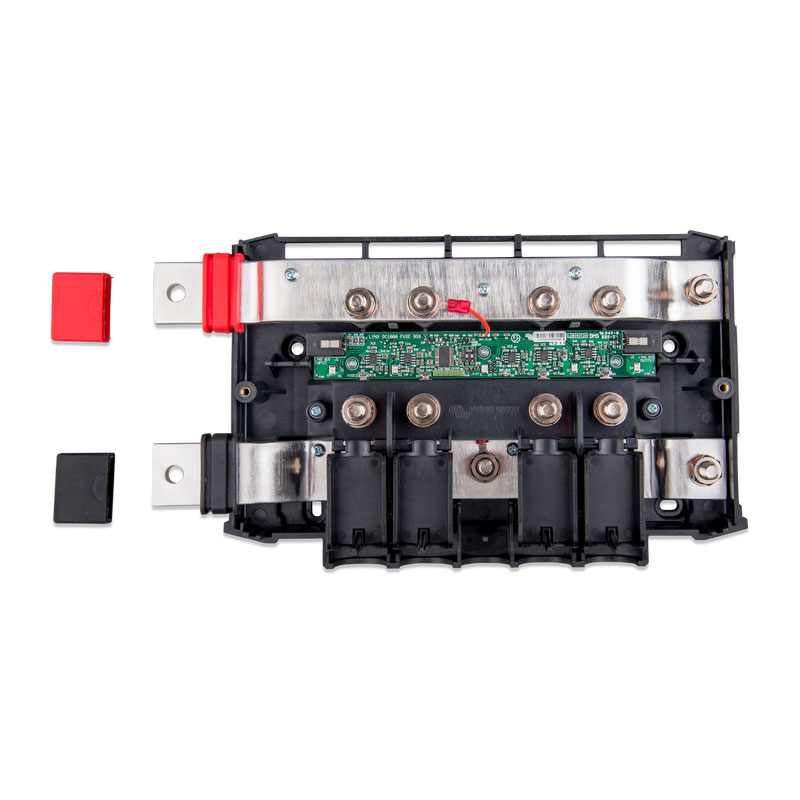

Der Lynx Distributor enthält eine Plus- und eine Minus-Sammelschiene. Die positive Sammelschiene verfügt über vier abgesicherte Anschlüsse mit Sicherungsüberwachung (M8). Die negative Sammelschiene verfügt über vier Anschlüsse (M8) und einen Masseanschluss (M8). Der Lynx Distributor besitzt eine Netz-LED und vier LEDs zur Anzeige des Sicherungsstatus. Wenn sie mit einem Lynx Smart BMS verbunden sind, können bis zu vier Lynx Distributoren Sicherungsstatusinformationen an das Lynx Smart BMS senden. Diese Funktion ist nicht verfügbar, wenn das Modul an einen Lynx-Shunt VE.Can angeschlossen ist.

Der Lynx Distributor wird zusammen mit einem 40cm langen RJ10-Kabel geliefert. Dieses Kabel versorgt den Lynx Distributor mit Strom und wird, wenn es an ein Lynx Smart BMS angeschlossen ist, auch zur Datenübertragung verwendet. Der Lynx Distributor ist für die Aufnahme von Victron MEGA-Sicherungen ausgelegt. Diese sind separat zu erwerben. Wenn der Lynx Distributor mit einem Lynx Smart BMS verbunden ist, kann er auch mit der VictronConnect-App aus der Ferne überwacht und eingerichtet werden.

Der Lynx Distributor, der Lynx Shunt VE.Can sowie der Lynx Power In sind für einen Nennstrom von maximal 1.000 A ausgelegt und für 12, 24 oder 48 V DC Systemspannung geeignet. Die Verbindung der einzelben Module untereinander erfolgt mittels M8 Bolzen. Die Terminals für die Anschlüsse der ein- oder abgehenden Verbindungen sind ebenfalls als M8 Bolzen ausgeführt.
